Pompes à vitesse lente SÉRIE 100

Pompe à impulseur flexible

Variateur de vitesse

Vitesse de rotation réduite

Corps de pompe inox 316L

Pompe sur chariot inox

Réducteur avec moteur 2 vitesses

Garniture mécanique graphite/stéatite

Impulseur Néoprène

Pompe à impulseur flexible
Variateur de vitesse
Vitesse de rotation réduite
Corps de pompe inox 316L
Pompe sur chariot inox
Réducteur avec moteur 2 vitesses
Garniture mécanique graphite/stéatite
Impulseur Néoprène Caractéristiques
Impulseur Nitrile ou EPDM
Radiocommande
Raccords en ligne
Filetage MACON (standard), DIN ou SMS
Régulateur de pression
Pressostat
By Pass à vanne Options
Inverseur de sens de marche
Disjoncteur
10 mètres de câble
Prise Equipement électrique
Impulseur Nitrile ou EPDM
Radiocommande
Raccords en ligne
Filetage MACON (standard), DIN ou SMS
Régulateur de pression
Pressostat
By Pass à vanne Utilisation
Désignation Code

Sorties en V Ø40 Standard

Sorties en ligne Ø40 SL40/100

Sorties en V Ø50 SV50/100

Sorties en ligne Ø50 SL50/100

Façonnage
Ces essais ont été effectués avec 3 mètres de tuyau à l’aspiration et au refoulement dans une eau à 10°.
Les pertes de charge sont dépendantes :

De la longueur de tuyauterie utilisée.
De la densité et de la température du produit véhiculé.
De la dureté et de la nature de l’impulseur.

Encombrement :

Courbes

Caractéristiques :

Pompe à impulseur flexible

Variateur de vitesse

Vitesse de rotation réduite

Corps de pompe inox 316L

Pompe sur chariot inox

Réducteur avec moteur 2 vitesses

Garniture mécanique graphite/stéatite

Impulseur Néoprène

Options :

Impulseur Nitrile ou EPDM

Radiocommande

Raccords en ligne

Filetage MACON (standard), DIN ou SMS

Régulateur de pression

Pressostat

By Pass à vanne

Equipement électrique :

Inverseur de sens de marche

Disjoncteur

10 mètres de câble

Prise

Utilisation :

Filtration

Embouteillage

Entonnage

Façonnage :

Désignation	Code
Sorties en V Ø40	Standard
Sorties en ligne Ø40	SL40/100
Sorties en V Ø50	SV50/100
Sorties en ligne Ø50	SL50/100

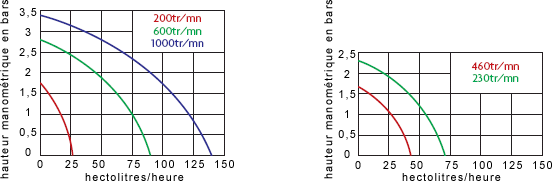

Courbes :

Ces essais ont été effectués avec 3 mètres de tuyau à l’aspiration et au refoulement dans une eau à 10°.
Les pertes de charge sont dépendantes :

De la longueur de tuyauterie utilisée.
De la densité et de la température du produit véhiculé.
De la dureté et de la nature de l’impulseur.

Encombrement :

Pompe à impulseur flexible

Variateur de vitesse

Vitesse de rotation réduite

Corps de pompe inox 316L

Pompe sur chariot inox

Réducteur avec moteur 2 vitesses

Garniture mécanique graphite/stéatite

Impulseur Néoprène

Références

Moteurs 2 vitesses

Référence	Débit (L/min)	Puissance (kW)	Vitesse (trs/min)
LC35/70	3500 et 7000	0,7 et 1,1	230 et 460
L35/70	3500 et 7000	0,7 et 1,1	230 et 460
L35/70AE	3500 et 7000	0,7 et 1,1	230 et 460
LC50/100	5000 et 10000	1,0 et 1,4	330 et 660
L50/100	5000 et 10000	1,0 et 1,4	330 et 660
L50/100AE	5000 et 10000	1,0 et 1,4	330 et 660

Variateurs mécaniques

Référence	Débit (L/min)	Puissance (kW)	Vitesse (trs/min)
LCM16/85	1600 à 8500	1,1	230 à 460
LM16/85	1600 à 8500	1,1	230 à 460
LM16/85AE	1600 à 8500	1,1	230 à 460
LCM25/140	2500 à 14000	1,5	330 à 660
LM25/140	2500 à 14000	1,5	330 à 660
LM25/140AE	2500 à 14000	1,5	330 à 660

Variateurs électroniques

Référence	Débit (L/min)	Puissance (kW)	Vitesse (trs/min)
LCE5/140	500 à 14000	1,5	50 à 850
LE5/140	500 à 14000	1,5	50 à 850
LE5/140AE	500 à 14000	1,5	50 à 850

Encombrement :

Caractéristiques :

Options :

Equipement électrique :

Utilisation :

Façonnage :

Courbes :

Encombrement :

Références

Moteurs 2 vitesses

Variateurs mécaniques

Variateurs électroniques
